Hay una conversación que ocurre en casi todas las obras de movimiento de tierras en México, y generalmente ocurre demasiado tarde: la cubicación no cierra. Lo que el presupuesto estimaba como 50,000 metros cúbicos de corte resulta ser 58,000, o el relleno proyectado no alcanza y hay que traer material adicional de fuera a un costo no contemplado. En obras medianas, una diferencia del 5% en el cálculo de volúmenes de tierra puede significar cientos de miles de pesos en costos no previstos, semanas de atraso y conflictos contractuales que nadie quería. La raíz del problema casi siempre es la misma: el levantamiento inicial no midió, interpoló. Y la interpolación acumula error exactamente donde el terreno más lo castiga, que es donde más irregular es.
Los drones con fotogrametría de precisión resuelven esto de raíz. En lugar de tomar un punto cada 25 o 50 metros y suponer que todo es recto entre ellos, generan cientos de puntos por metro cuadrado con precisión centimétrica, convirtiendo el modelo digital del terreno en una representación real del sitio y no en una aproximación estadística. En GeoScience llevamos años aplicando esta tecnología en proyectos de construcción, minería, infraestructura vial y agricultura en México, y los resultados hablan solos: menos sorpresas en obra, presupuestos que cierran y clientes que no tienen que renegociar contratos a mitad de ejecución.
El problema real detrás de una cubicación imprecisa
Antes de hablar de tecnología, conviene entender exactamente qué se pierde cuando el cálculo de volúmenes no es preciso. No es solo un número en un reporte: es la base sobre la que se calcula el costo de maquinaria, el tiempo de ejecución, el número de viajes de camión, el material de préstamo necesario, las tarifas del contratista de terracería y el cronograma completo de la obra.
En topografía tradicional, el profesional va marcando puntos relevantes a una distancia aleatoria, lo habitual es hacer un punto cada 25 a 50 metros, y el software interpreta que todo es recto entre punto y punto. Con drones este error desaparece ya que se considera un punto cada 2 o 3 centímetros dependiendo de la resolución, de forma que los errores son inferiores al 0.5%, lo que hace que sean técnicamente despreciables.
Pero ese margen de error del método tradicional no es despreciable cuando se multiplica por decenas o cientos de miles de metros cúbicos. En una obra de preparación de sitio de 100,000 m³, un error del 5% equivale a 5,000 m³ de diferencia —el equivalente a más de 300 viajes de camión de volteo que nadie presupuestó. En minería o en obras viales de gran escala, esa diferencia puede comprometer la viabilidad económica completa de una etapa del proyecto.
Qué es el cálculo de volúmenes de tierra y por qué importa en cualquier proyecto
El cálculo de volúmenes de tierra —también llamado cubicación de tierra o cómputo volumétrico— es el proceso de determinar cuántos metros cúbicos de material deben excavarse, rellenarse, transportarse o compactarse en un proyecto que implica modificación del terreno natural. Es uno de los insumos más críticos en la planificación de cualquier obra civil: sin él no hay presupuesto real, no hay cronograma fiable y no hay contrato que resista una auditoría técnica seria.
El proceso no es solo contar metros cúbicos. Implica entender tres conceptos que definen toda la economía del movimiento de tierras en cualquier proyecto.
Cómo se calcula el volumen de tierra con métodos tradicionales
Para entender por qué los drones representan un salto real y no solo un argumento de marketing, es necesario entender cómo funcionan los métodos clásicos y dónde acumulan error.
Método de secciones transversales
Es el método más utilizado históricamente en proyectos de infraestructura lineal: carreteras, vialidades, canales, vías férreas. Consiste en levantar perfiles transversales del terreno a intervalos regulares —generalmente cada 20 o 50 metros— y calcular el volumen entre cada par de secciones consecutivas como si fueran prismas geométricos.
Fórmula del prismoide — cuándo aplica y cuándo falla
La fórmula prismática es matemáticamente exacta cuando el terreno entre dos secciones tiene una forma regular y predecible. El problema es que el terreno natural rara vez se comporta así. En terrenos con cambios abruptos de pendiente, quebradas, taludes irregulares o zonas de roca alternada con suelo, la fórmula del prismoide asume continuidad donde no la hay y el error puede ser significativo. Funciona bien en terrenos relativamente planos y homogéneos; en cualquier otro caso, sus supuestos geométricos se alejan de la realidad.
Método de las áreas medias — la simplificación que acumula error
Una versión aún más simplificada consiste en promediar las áreas de dos secciones consecutivas y multiplicar por la distancia entre ellas. Es más rápida de calcular pero introduce un error sistemático cuando las áreas de las dos secciones difieren significativamente entre sí —precisamente la condición que se da en terrenos irregulares. La norma técnica recomienda aplicar la corrección prismática cuando ambas áreas son muy distintas, pero en la práctica esta corrección frecuentemente se omite por celeridad.
Método por curvas de nivel
Alternativo al de secciones, consiste en calcular las áreas encerradas por cada curva de nivel en el plano topográfico y multiplicar por el intervalo de equidistancia. Es útil para grandes excavaciones abiertas —tanques, piletas, explanaciones— donde la geometría del corte no sigue una dirección predominante. Su precisión depende directamente de la calidad y densidad del levantamiento topográfico: a mayor equidistancia entre curvas, mayor margen de error en el volumen calculado.
El límite real de estos métodos
En topografía tradicional el profesional marca puntos relevantes a distancias de entre 25 y 50 metros, y el software interpreta que todo es recto entre punto y punto. En un terreno con ondulaciones, depresiones o cambios abruptos de nivel cada pocos metros —que es la norma en obras de movimiento de tierras reales— esta interpolación acumula error en exactamente los lugares donde el terreno es más complejo. El resultado no es incorrecto por negligencia del topógrafo; es incorrecto por diseño del método.
| Método | Densidad de puntos | Error típico en volumen | Limitación principal |
|---|---|---|---|
| Secciones transversales c/20m | 1 perfil / 20 m | 3 – 8% | Interpola entre perfiles, pierde detalle |
| Secciones transversales c/50m | 1 perfil / 50 m | 5 – 15% | Error crece con la irregularidad del terreno |
| Curvas de nivel (equidistancia 1m) | Variable | 2 – 5% | Tiempo de campo elevado para buena densidad |
| Fotogrametría con drones RTK | Cientos de puntos/m² | < 0.5% – 1% | Vegetación densa sin LiDAR |
Cómo funciona el cálculo de volúmenes de tierra con drones
El proceso fotogramétrico para medición de volúmenes con drones no es simplemente volar y fotografiar. Es un flujo de trabajo técnico con varias fases interdependientes donde la calidad del resultado final depende de que cada una se ejecute correctamente.
La planificación del vuelo fotogramétrico
Todo comienza antes de despegar. La planificación define los parámetros que determinarán la resolución y precisión del modelo final. Esta fase no es burocracia: es donde se toman las decisiones técnicas que controlan el resultado.
GSD — la resolución que define la precisión del modelo
El GSD (Ground Sampling Distance) es el tamaño real en terreno que representa cada píxel de las imágenes capturadas. Un GSD de 2 cm significa que cada píxel en la foto corresponde a 2 cm de terreno real. A menor GSD, mayor resolución y mayor capacidad de detectar variaciones finas del terreno. Para proyectos de cálculo de volúmenes de tierra en obras civiles, un GSD de entre 2 y 5 cm es el estándar que garantiza precisión centimétrica. El GSD se controla principalmente a través de la altura de vuelo: volar más bajo genera mejor GSD pero requiere más pasadas para cubrir la misma área, lo que se planifica desde el inicio según los requerimientos del proyecto.
Solapamiento — por qué el 80% no es opcional
La fotogrametría funciona encontrando puntos comunes en múltiples imágenes tomadas desde ángulos diferentes y reconstruyendo la geometría tridimensional a partir de esas coincidencias. Para que el software lo haga correctamente, cada punto del terreno debe aparecer en al menos tres o cuatro fotos distintas. Eso requiere un solapamiento frontal del 80% entre imágenes consecutivas y un solapamiento lateral del 70% entre pasadas adyacentes. Reducir estos porcentajes para ahorrar tiempo de vuelo es el error más común que compromete la calidad del modelo 3D resultante: aparecen huecos, deformaciones y zonas donde el volumen calculado no es fiable.
Puntos de control y posicionamiento — la base de todo
Un modelo fotogramétrico perfectamente procesado pero mal georreferenciado produce volúmenes incorrectos. El posicionamiento ancla el modelo digital a coordenadas reales del mundo y determina la precisión absoluta del resultado.
RTK vs PPK — cuál usar según el proyecto
Existen dos estrategias principales de posicionamiento de alta precisión:
El RTK (Real Time Kinematic) corrige la posición del drone en tiempo real durante el vuelo utilizando una estación base en tierra o una red de estaciones de referencia. Es la opción ideal cuando se dispone de cobertura de red estable y el proyecto requiere resultados el mismo día del vuelo. El drone ya registra coordenadas corregidas durante la captura, reduciendo el trabajo de postprocesamiento.
El PPK (Post Processed Kinematic) registra los datos de posicionamiento durante el vuelo y aplica la corrección diferencial después, en gabinete, comparando con los datos de una estación base cercana. Es más robusto en zonas sin cobertura de red y produce resultados igualmente precisos o superiores al RTK en condiciones difíciles. Ambos métodos, bien aplicados, permiten alcanzar precisiones horizontales de 1 a 3 cm y verticales de 2 a 5 cm.
Vinculación a la Red Geodésica Nacional INEGI
En proyectos que requieren validez técnica y legal en México —licencias de construcción, trámites ante dependencias, peritajes— la georreferenciación debe estar vinculada al marco de referencia oficial. Trabajamos con sistemas GPS vinculados a las estaciones permanentes de la Red Geodésica Nacional Activa del INEGI, lo que asegura que cada levantamiento quede correctamente georreferenciado en el sistema ITRF2008. Este paso diferencia un levantamiento profesional de uno simplemente «con drone».
Procesamiento fotogramétrico — de las imágenes al modelo 3D
Una vez completado el vuelo, las imágenes —generalmente varios cientos o miles según la extensión del área— se procesan con software fotogramétrico especializado que identifica puntos comunes entre fotos, calcula la posición exacta desde la que se tomó cada imagen y reconstruye la geometría tridimensional del terreno mediante algoritmos de Structure from Motion (SfM).
DSM vs DTM — cuál se usa para volúmenes y por qué
El procesamiento genera dos tipos de modelos digitales con nombres parecidos pero usos distintos:
El DSM (Modelo Digital de Superficie) representa todo lo que el drone ve desde arriba: el terreno, pero también la vegetación, las construcciones, los acopios de material y cualquier objeto sobre el suelo. Es el primer producto que genera el software.
El DTM (Modelo Digital de Terreno) representa únicamente el suelo desnudo, eliminando digitalmente la vegetación y las estructuras. Para cubicación de tierra en obras sin vegetación significativa —sitios de construcción activos, canteras, áreas despejadas— el DSM es directamente utilizable. Cuando hay vegetación que cubre parte del terreno, es necesario filtrar la nube de puntos para separar el suelo de la cubierta vegetal y generar un DTM confiable.

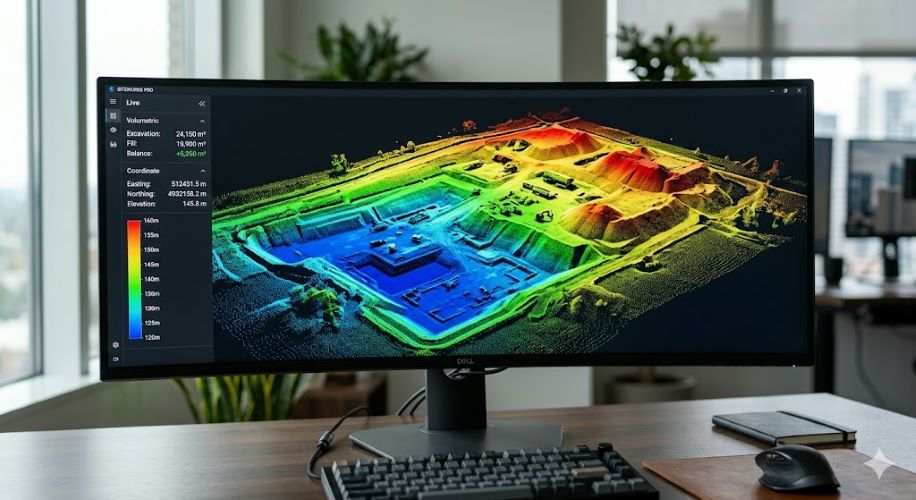

La nube de puntos densa — millones de mediciones reales sin interpolación
La nube de puntos es una colección densa de puntos 3D que describe el terreno en detalle, habitualmente con centenares de puntos por metro cuadrado, permitiendo mediciones precisas de distancias, alturas, líneas de rotura y volúmenes. Esta densidad es lo que elimina la interpolación: en lugar de suponer qué hay entre dos puntos tomados a 50 metros de distancia, el modelo tiene datos reales cada pocos centímetros. El terreno no se aproxima, se representa.
Extracción del volumen — cómo el software calcula con precisión real
Con el modelo digital del terreno en mano, el cálculo de volúmenes es el paso final. El software compara dos superficies: la superficie del terreno original —obtenida en un vuelo anterior o definida por el proyecto— y la superficie actual. La diferencia entre ambas, integrada sobre toda el área de interés, es el volumen de corte o relleno. Este cálculo se hace con la misma densidad de puntos del modelo —millones de celdas pequeñas— en lugar de con decenas de secciones transversales, lo que elimina el error de interpolación que caracteriza a los métodos tradicionales. El resultado se entrega con desglose por zonas: corte aquí, relleno allá, volumen neto, volumen bruto, compatible con Civil 3D, QGIS o cualquier plataforma que el cliente ya utilice.
Precisión real — los números sin adornos
La promesa de precisión centimétrica suena bien en un brochure, pero ¿qué significa en términos concretos y verificables? Aquí los datos documentados.
Las investigaciones demuestran que los levantamientos con drones pueden reducir la duración de los proyectos hasta en un 45% y reducir los costes de campo en un 50%. Y en términos de cobertura: mientras que con técnicas tradicionales de topografía la superficie a supervisar en una jornada oscila entre 150 y 200 hectáreas, utilizando drones es posible alcanzar las 1,000 a 1,300 hectáreas en un solo día.
Un caso documentado ilustra lo que esto significa en la práctica: en un estudio de drenaje en el Aeropuerto Internacional de Chennault, los topógrafos capturaron datos de alta resolución en 890 hectáreas con una precisión verificada de 1.5 cm en horizontal y 2.5 cm en vertical —resultado que con métodos tradicionales habría llevado semanas.
En cuanto a la precisión volumétrica específica, estudios de cuantificación de volúmenes con drones reportan errores de ±1.02% en el volumen estimado con sistemas automatizados, siendo ±0.81% con procesamiento optimizado.
| Variable | Topografía tradicional | Drones con RTK/PPK |
|---|---|---|
| Error típico en volumen | 3 – 15% | < 1% |
| Densidad de puntos | 1 punto cada 25–50 m | Cientos de puntos/m² |
| Cobertura por jornada | 150 – 200 ha | 1,000 – 1,300 ha |
| Precisión horizontal verificada | 2 – 10 cm (variable) | 1.5 – 3 cm |
| Reducción tiempo de proyecto | Línea base | Hasta 45% menos |
| Reducción costo de campo | Línea base | Hasta 50% menos |
Sectores donde el cálculo de volúmenes con drones cambia las reglas
Nuestros servicios profesionales con drones y fotogrametría aplican en prácticamente cualquier proyecto que involucre movimiento de tierras a escala. Estos son los sectores donde el impacto es más directo y medible.
Construcción y control de obra
En proyectos de edificación, desarrollo inmobiliario y construcción comercial o industrial, el control volumétrico con drones permite hacer levantamientos de avance de obra de forma periódica —semanal o quincenal— para verificar que las terracerías se ejecutan conforme al proyecto ejecutivo. Esto detecta desviaciones a tiempo, antes de que se conviertan en problemas estructurales o en conflictos con el contratista. También permite documentar con evidencia fotogramétrica el estado del terreno antes de iniciar, lo que es invaluable en caso de disputas contractuales.
Movimiento de tierras en carreteras e infraestructura
Las obras viales son el entorno más exigente para el cálculo de volúmenes de tierra: grandes longitudes, terreno variable, múltiples frentes de trabajo simultáneos y presión de tiempo constante. Con fotogrametría se cubren corredores completos en una jornada y se obtienen modelos que permiten calcular el diagrama de masas con una precisión que el método tradicional no puede igualar, optimizando la compensación de cortes y rellenos y reduciendo el material de préstamo externo.
Minería y canteras a cielo abierto
La cubicación de acopios y frentes de extracción en minería a cielo abierto es una de las aplicaciones más directamente rentables. A través de la volumetría con drones es posible estimar con precisión la cantidad de tierra a mover en cualquier tipo de obra de construcción, así como la cantidad de volúmenes minerales en metros cúbicos o toneladas métricas con los que se cuenta en almacenaje en cualquier cantera a cielo abierto. Hacer esto manualmente en una cantera activa requería detener operaciones para permitir el acceso del topógrafo a zonas potencialmente peligrosas. Con drone, el levantamiento se realiza sin interrumpir la operación y sin exponer personal a riesgos.
Presas, bordos y obras hidráulicas
En presas de tierra y bordos de retención, el control volumétrico es una exigencia técnica que acompaña todas las etapas de construcción. La compactación por capas, el control de la geometría del cuerpo de la presa y la verificación del volumen final se benefician directamente de la densidad de datos que proporciona la fotogrametría. Además, el levantamiento periódico con drones permite detectar asentamientos diferenciales y deformaciones en la superficie que podrían anticipar problemas estructurales antes de que sean visibles.
Nivelación agrícola y terracería
La nivelación de parcelas agrícolas para riego por gravedad es uno de los trabajos de movimiento de tierras más sensibles a la precisión: una diferencia de pocos centímetros en la cota de proyecto puede hacer que el agua no llegue o que se acumule en zonas no deseadas. El levantamiento fotogramétrico permite cubrir grandes extensiones agrícolas en pocas horas con la resolución necesaria para calcular los volúmenes de corte y relleno de nivelación con precisión real, optimizando el proyecto de explanación y reduciendo el costo de maquinaria.
Cuándo el drone no es la solución ideal
La honestidad técnica genera más confianza que la promesa de que una sola herramienta resuelve todo. Hay situaciones donde la fotogrametría con drones tiene limitaciones reales que hay que considerar antes de definir el método de levantamiento.
Qué entregables recibes en un proyecto de cubicación con drones
Un levantamiento fotogramétrico bien ejecutado no entrega solo un número de volumen. Entrega un conjunto de productos digitales con múltiples usos a lo largo del ciclo de vida del proyecto.
Ortomosaico georreferenciado
Una imagen aérea de alta resolución del terreno, corregida geométricamente para que cada píxel corresponda a una posición exacta en el mundo real. A diferencia de una fotografía aérea convencional, el ortomosaico no tiene distorsiones de perspectiva: se puede medir directamente sobre él como si fuera un plano. Sirve para planificación, documentación, presentaciones a clientes e integración en plataformas GIS.
Modelo Digital de Elevación (MDE/DTM)
La representación tridimensional del terreno en formato raster, con un valor de elevación para cada celda. Es el insumo fundamental para el cálculo de volúmenes de tierra, el diseño de pendientes, el análisis de drenaje y la planificación de cortes. Se entrega en formatos compatibles con Civil 3D y herramientas GIS estándar.
Nube de puntos 3D clasificada
El conjunto completo de puntos tridimensionales generados por el procesamiento fotogramétrico, con clasificación por categorías: suelo, vegetación, estructuras. Es el producto de mayor densidad de información y permite extraer cualquier medición posterior sin necesidad de volver a campo. Compatible con AutoCAD, Revit, CloudCompare y cualquier software de procesamiento de nubes de puntos.
Reporte volumétrico con corte y relleno por zonas
El documento técnico que presenta los resultados del cálculo de volúmenes de tierra con desglose por polígonos definidos por el cliente: zona A, zona B, frente norte, área de acopio, etc. Incluye el balance corte-relleno, el volumen neto, el volumen bruto y, cuando aplica, el volumen considerando factor de esponjamiento por tipo de material. Es el entregable que va directamente al presupuesto de obra.
Compatibilidad con AutoCAD Civil 3D, ArcGIS y QGIS
Todos los productos se entregan en formatos estándar de la industria: DWG, DXF, GeoTIFF, LAS/LAZ, SHP. No se requiere software propietario para trabajar con los datos. El equipo de diseño puede integrarlos en su flujo de trabajo habitual desde el primer día.
Preguntas frecuentes sobre cálculo de volúmenes de tierra con drones
¿Cuánto tiempo tarda un levantamiento de cubicación con drones?
Depende del área. Un sitio de construcción urbano de 5 a 10 hectáreas puede levantarse en media jornada de campo, con el reporte volumétrico disponible en 24 a 48 horas después del vuelo. Proyectos de mayor escala —canteras, corredores viales, grandes explanaciones— pueden requerir uno o varios días de vuelo según la extensión y la accesibilidad. En todos los casos el tiempo de campo es significativamente menor que con topografía tradicional para la misma área.
¿Con qué frecuencia se puede hacer el control volumétrico en obra?
Con la frecuencia que el proyecto requiera. En obras activas con movimiento de tierra intenso, un levantamiento semanal o quincenal permite llevar un control riguroso del avance y detectar desviaciones antes de que sean costosas. El drone no interrumpe las operaciones en sitio: el vuelo se realiza desde el perímetro y el personal de obra continúa trabajando durante el levantamiento.
¿El reporte volumétrico tiene validez legal y técnica en México?
Sí, siempre que el levantamiento esté correctamente georreferenciado en el sistema oficial ITRF2008 y haya sido ejecutado por personal con formación en topografía y fotogrametría. El reporte incluye los metadatos del vuelo, los parámetros de precisión, las coordenadas de los puntos de control y el informe de control de calidad (RMSE), lo que lo hace auditable y defendible ante cualquier instancia técnica o contractual.
¿Qué pasa si el terreno tiene vegetación en algunas zonas?
En terrenos con vegetación dispersa —arbustos bajos, pastizal, vegetación baja— el software fotogramétrico puede filtrar los puntos de vegetación y generar un modelo digital del terreno confiable. En zonas con vegetación densa o arbolado cerrado, la fotogrametría RGB tiene limitaciones reales: en esos casos evaluamos el uso de LiDAR, que sí penetra el dosel vegetal, o definimos un plan de levantamiento mixto según las condiciones específicas del sitio.
¿Puedo usar los datos del drone en mi software de diseño actual?
Sí. Los entregables se generan en formatos estándar compatibles con AutoCAD Civil 3D (DWG, LandXML), ArcGIS (GeoTIFF, SHP) y QGIS. No es necesario adquirir ningún software adicional ni cambiar el flujo de trabajo del equipo de diseño.
¿Cuál es la diferencia entre DSM y DTM y cuál necesito para mi proyecto?
El DSM incluye todo lo que está sobre el terreno: vegetación, construcciones, acopios de material. El DTM representa únicamente el suelo desnudo. Para proyectos de movimiento de tierras en sitios despejados sin vegetación significativa, el DSM es directamente utilizable para el cálculo volumétrico. Para proyectos con vegetación o estructuras existentes que deben excluirse del cálculo, es necesario generar el DTM mediante filtrado de la nube de puntos. En la cotización siempre especificamos cuál aplica según las condiciones del sitio.
¿Pueden hacer levantamientos fuera de Puerto Vallarta y Nayarit?
Sí, atendemos proyectos en toda la república mexicana. La naturaleza del trabajo —equipo compacto, desplazamiento ágil, procesamiento en gabinete— permite movilizarse a cualquier estado sin los costos logísticos que implica mover una brigada completa de topografía tradicional. Contáctanos con la ubicación y las características del proyecto para una cotización específica.
¿Qué información necesito tener lista para solicitar una cotización?
Lo básico: ubicación aproximada del sitio, extensión del área en hectáreas o metros cuadrados, tipo de proyecto (construcción, minería, carretera, agricultura), si se requiere levantamiento de terreno original o solo del estado actual, y si existe un plazo específico para la entrega de resultados. Con esa información podemos entregarte una propuesta técnica y económica precisa en menos de 24 horas.
Conclusiones
El cálculo de volúmenes de tierra con drones no es una versión más cara de la topografía tradicional con mejor tecnología: es un cambio real en la densidad de información con la que se toman decisiones en obra. Pasar de un punto cada 50 metros a cientos de puntos por metro cuadrado no es un detalle técnico, es la diferencia entre un modelo que aproxima y un modelo que representa. Y esa diferencia se traduce directamente en presupuestos más precisos, cronogramas más confiables y menos sorpresas en plena ejecución.
El proceso completo —vuelo, procesamiento, reporte volumétrico— se completa en una fracción del tiempo que requiere la topografía convencional para la misma área, con una precisión documentada de menos del 1% de error en volumen y con entregables que se integran directamente en los flujos de trabajo de diseño que ya utiliza tu equipo. Si tu proyecto involucra movimiento de tierras a cualquier escala, la fotogrametría con drones debería ser el primer paso antes de definir cualquier presupuesto de terracería. Conoce más sobre lo que podemos hacer en nuestros servicios profesionales con drones y fotogrametría.
